Jak správně navrhnout expanzní nádobu pro bojler
Správně dimenzovaná expanzní nádoba je klíčem k bezproblémovému provozu vašeho bojleru nebo zásobníkového ohřívače vody. V tomto článku vám ukážeme, jak vypočítat potřebný objem nádoby, a přinášíme přehledné tabulky pro rychlý výběr.
Proč je expanzní nádoba nezbytná?
Voda při ohřevu z 10 °C na 60 °C zvětší svůj objem přibližně o 2,5–3 %. U bojleru o objemu 200 litrů to znamená nárůst až o 6 litrů. Bez expanzní nádoby tento přebytek odtéká přes pojistný ventil – plýtváte tak ohřátou vodou a zatěžujete pojistný ventil.

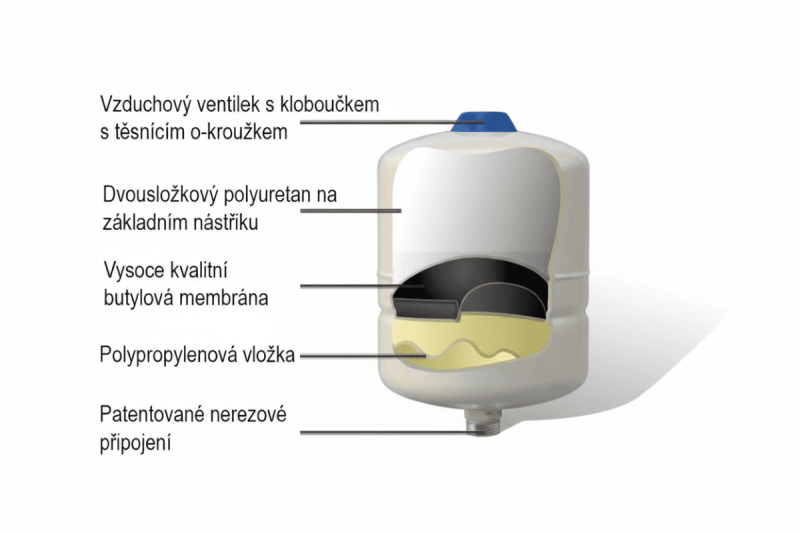

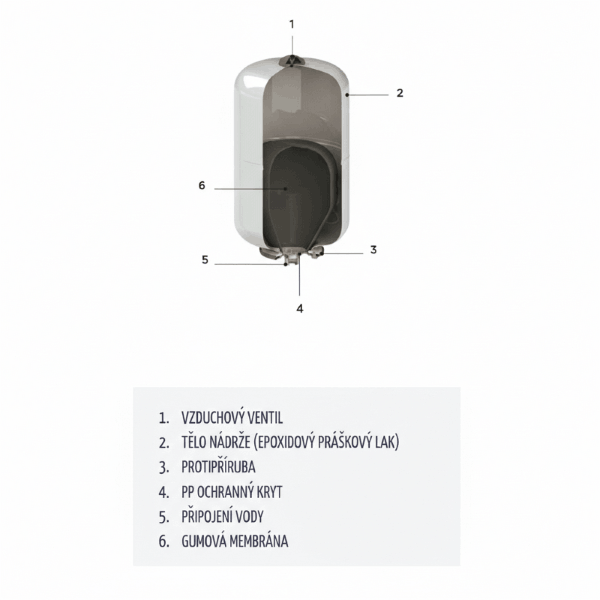

Expanzní nádoba tento objem pohltí a při ochlazení vody jej vrátí zpět do systému.
Základní vzorec pro výpočet
Pro výpočet minimálního objemu expanzní nádoby pro TUV použijte vzorec:
Vexp = (Vbojler × n) / η
Kde:
- Vexp = objem expanzní nádoby (litry)
- Vbojler = objem bojleru (litry)
- n = koeficient roztažnosti vody (pro ohřev na 60 °C cca 0,025–0,03)
- η = využitelnost nádoby (obvykle 0,5–0,6 podle poměru tlaků)
Zjednodušené pravidlo
Pro běžné domácí instalace platí orientační pravidlo:
Objem expanzní nádoby = 4–5 % objemu bojleru
Toto pravidlo počítá s rezervou a běžnými tlakovými poměry v domácnostech.
Tabulka: Doporučené velikosti expanzních nádob
| Objem bojleru | Minimální objem expanzní nádoby | Doporučený objem |
|---|---|---|
| 50 l | 2 l | 2–3 l |
| 80 l | 3 l | 4 l |
| 100 l | 4 l | 5 l |
| 120 l | 5 l | 6 l |
| 150 l | 6 l | 8 l |
| 200 l | 8 l | 8–12 l |
| 300 l | 12 l | 12–18 l |
| 500 l | 20 l | 25 l |
Tabulka platí pro standardní tlakové poměry: vstupní tlak vody 3–4 bar, tlak membrány 2,5–3 bar, maximální provozní tlak 6 bar.
Vzorový výpočet krok za krokem
Zadání:
- Bojler: 200 l
- Ohřev vody: z 10 °C na 60 °C
- Tlak ve vodovodu: 4 bar
- Tlak membrány expanzní nádoby: 3 bar
- Otevírací tlak pojistného ventilu: 6 bar
Výpočet:
- Objem roztažnosti vody:
200 l × 0,03 = 6 litrů - Využitelnost nádoby (η):
η = (Pmax – P0) / Pmax = (6 – 3) / 6 = 0,5 - Minimální objem nádoby:
Vexp = 6 / 0,5 = 12 litrů
Výsledek: Pro bojler 200 l volte expanzní nádobu o objemu minimálně 12 litrů.
Nastavení tlaku membrány
Před instalací zkontrolujte a případně upravte plnicí tlak membrány:
- Tlak membrány by měl být o 0,2–0,5 bar nižší než tlak ve vodovodu
- Kontrolu provádějte na prázdné nádobě (bez tlaku vody)
- K úpravě tlaku použijte běžnou hustilku s manometrem
Časté chyby při návrhu
- Poddimenzovaná nádoba – voda stále odkapává z pojistného ventilu
- Špatný typ nádoby – použití nádoby pro topení místo nádoby pro pitnou vodu
- Nesprávný tlak membrány – nádoba nepracuje efektivně
- Chybějící zpětná klapka – expanzní nádoba neplní svou funkci
Jak správně zapojit expanzní nádobu?

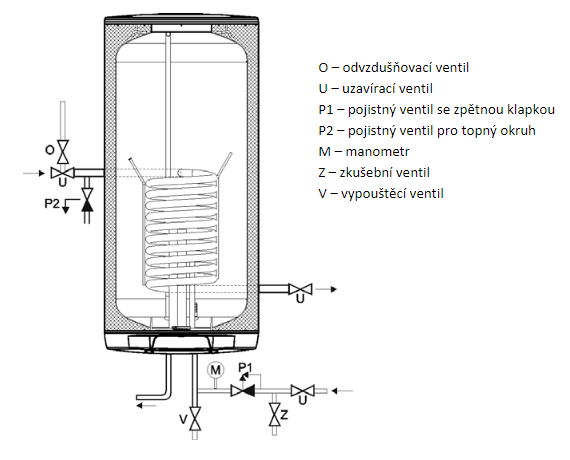

Expanzní nádoba se instaluje na přívod studené vody do bojleru, mezi zpětnou klapku (nebo zpětný ventil) a bojler. Správné pořadí armatur:
- Uzávěr
- Redukční ventil (pokud je tlak vyšší než 4 bar)
- Zpětná klapka
- Expanzní nádoba (odbočka pomocí T-kusu)
- Pojistný ventil
- Bojler
👉 Kompletní sortiment expanzních nádob pro bojlery najdete v kategorii Expanzní nádoby pro TUV.
Shrnutí
- Expanzní nádoba je nezbytnou součástí každé instalace bojleru
- Objem nádoby volte podle pravidla 4–5 % objemu bojleru
- Pro přesnější výpočet použijte vzorec nebo tabulku výše
- Vždy vybírejte nádoby určené pro pitnou vodu s maximálním provozním tlakem 10 bar
- Před instalací zkontrolujte a nastavte tlak membrány
Potřebujete pomoct s výběrem nebo výpočtem? Kontaktujte nás – poradíme vám s návrhem expanzní nádoby přesně pro váš bojler.
